Ludwig Erhard Haus, Berlín - Alemania - Nicholas Grimshaw
Ludwig Erhard Haus, Berlín - Alemania
La arquitectura: Nicholas Grimshaw, Londres

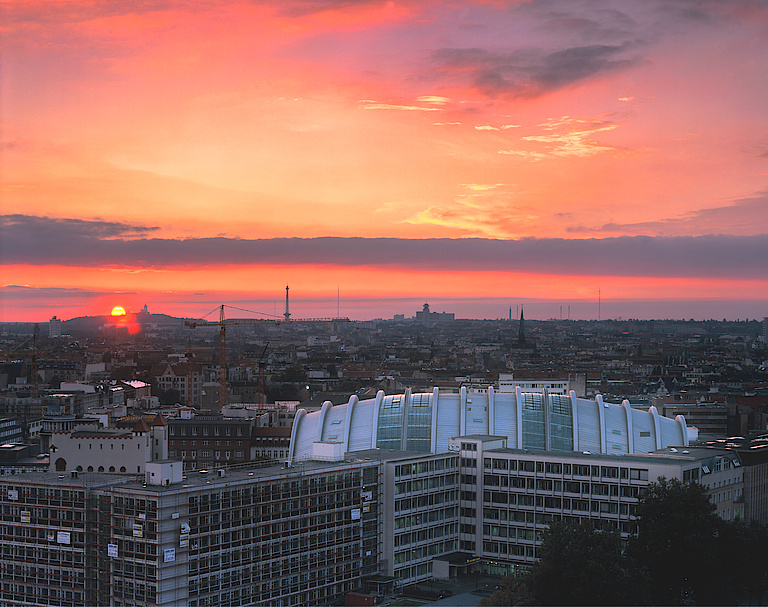

La Casa de Ludwig Erhard es un centro de comunicación polivalente, diseñado para funcionar como punto de encuentro de los principales actores de la vida económica de Berlín. Su forma única y dramática, basada en una estructura escultórica de quince arcos elípticos de acero, se ha convertido en un hito popular de la ciudad, representativo de la creciente prosperidad y el espíritu de optimismo de la ciudad.
El proyecto se realizó a través de un concurso organizado por la Cámara de Comercio Alemana. El encargo consistía en diseñar un edificio de calidad que pudiera ofrecer a sus inquilinos condiciones de trabajo confortables durante todo el año, logrando un bajo consumo de energía con bajos costes de funcionamiento y bajos niveles de emisiones contaminantes. El reto era que el edificio también tenía que ser comercialmente viable: capaz de exigir altas tasas de alquiler y construido dentro de un presupuesto muy controlado.
En respuesta a las limitaciones impuestas, el diseño se desarrolló enormemente en los años siguientes al concurso de arquitectura. Un enfoque inicial de dos puntas para el sistema estructural, que incluía una serie de aros de apoyo en la parte trasera y un sistema separado de mariposa en la parte delantera de la calle, fue abandonado después de haber demostrado ser demasiado complejo. La estructura arqueada de la caja torácica que finalmente se adoptó y que ha dado al Ludwig Erhard Haus su apodo, El Armadillo, evolucionó a partir del componente de inclinación al aro del primer esquema.

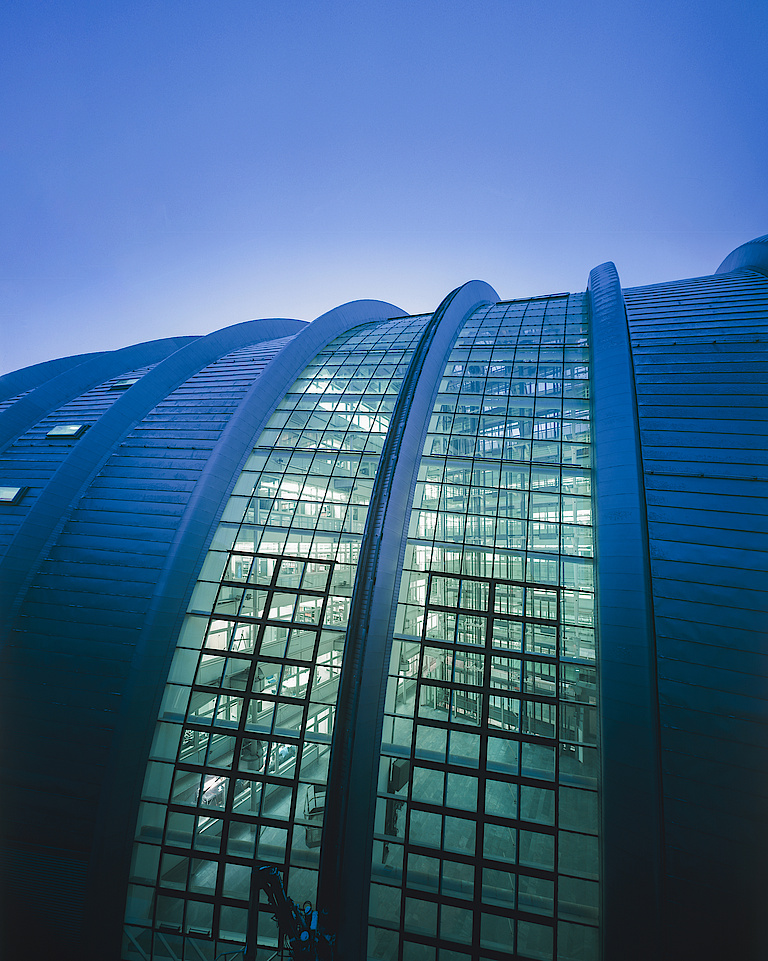

Compuesta por quince arcos de acero de diferentes luces, la caja torácica ondula en altura, aprovechando el hecho de que su vértice está lo suficientemente alejado de la línea de la calle como para no correr el riesgo de romper la regla del parapeto de 22 metros de la ciudad. El edificio tiene nueve pisos de altura pero, como las placas del piso están soportadas por la caja torácica a través de un sistema de delgados hangares de acero resistentes al fuego, puede acomodar vastos espacios sin columnas. Los espacios de la planta baja en particular están diseñados para ser reconfigurados en respuesta a los diferentes requerimientos de los inquilinos.

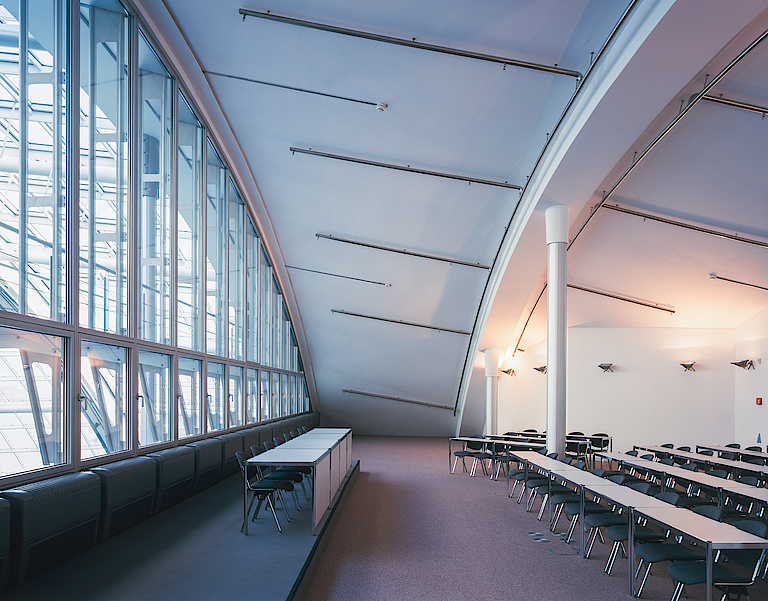

La estructura del edificio se expresa claramente en la elevación norte, cuyo ritmo sólo se rompe por el volumen del edificio de conferencias que se curva en un barrido descendente desde el nivel del suelo de la fachada este hasta el nivel del sótano de la oeste.

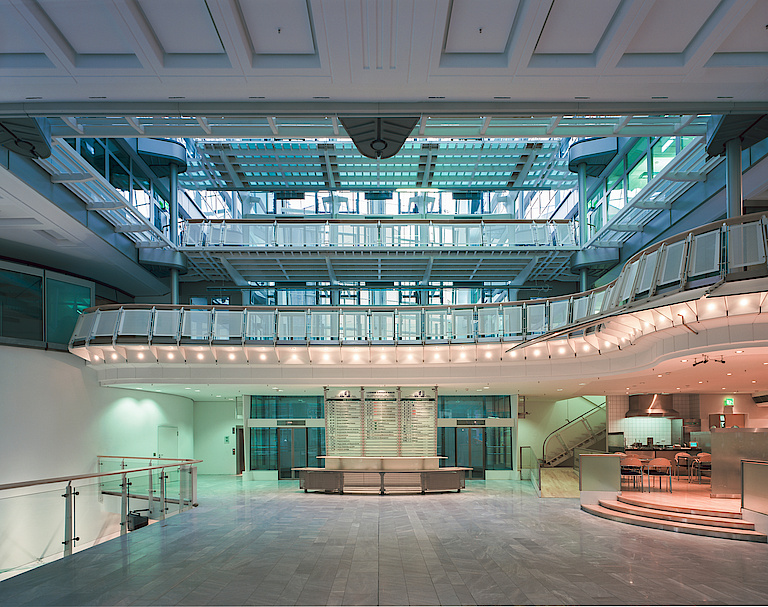

El nivel del suelo es la principal vía pública. Es un espacio grande, abierto y democrático, diseñado con la facilidad y fluidez del movimiento de personas como prioridad. Sus instalaciones se disponen a lo largo de un paseo interior ventilado de forma natural que discurre paralelo a la Fasanenstrasse, contrastando los contornos ondulantes del borde construido con la regularidad de la pantalla acristalada que da a la calle en el exterior.

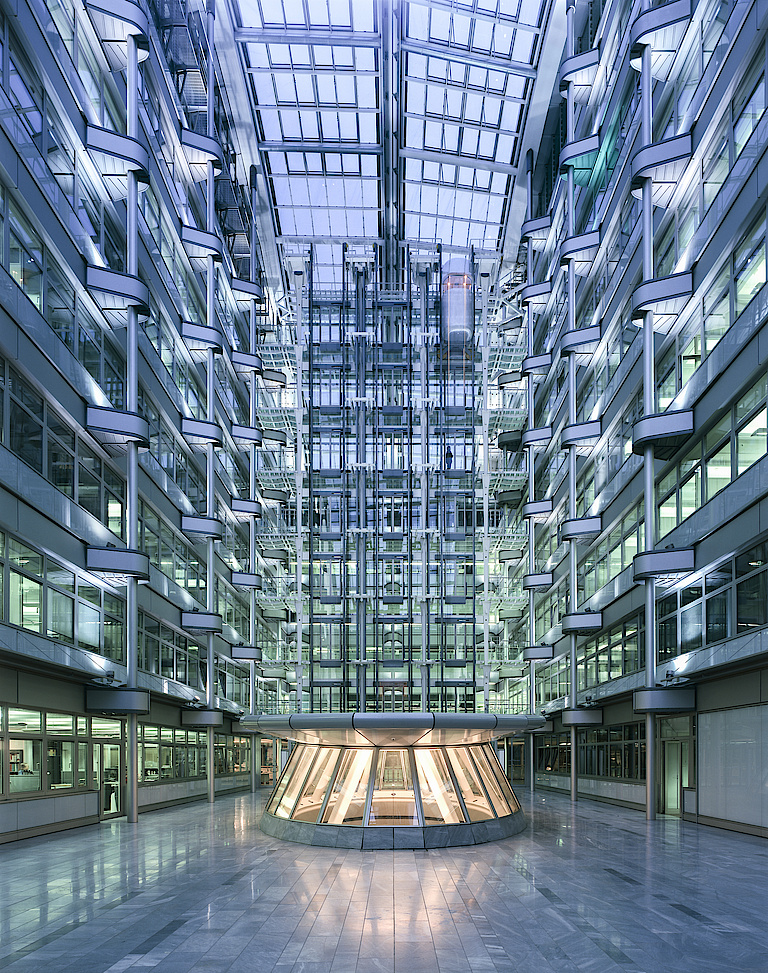

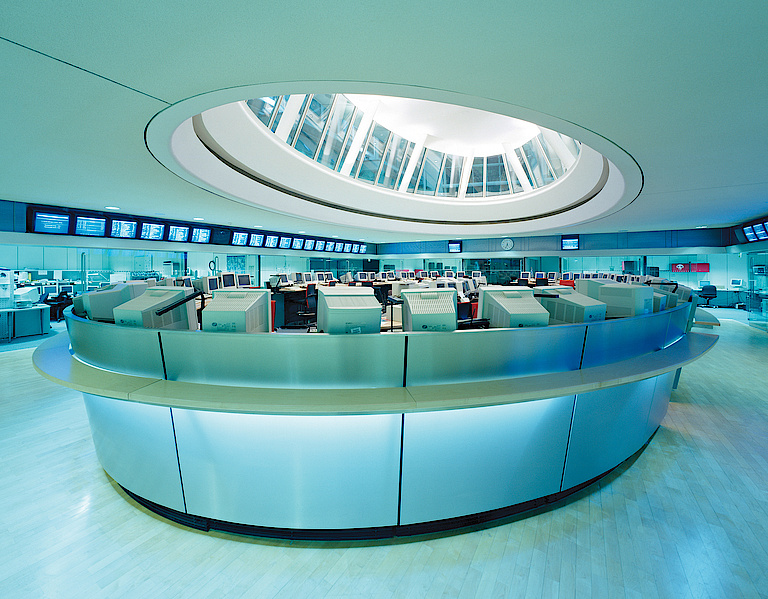

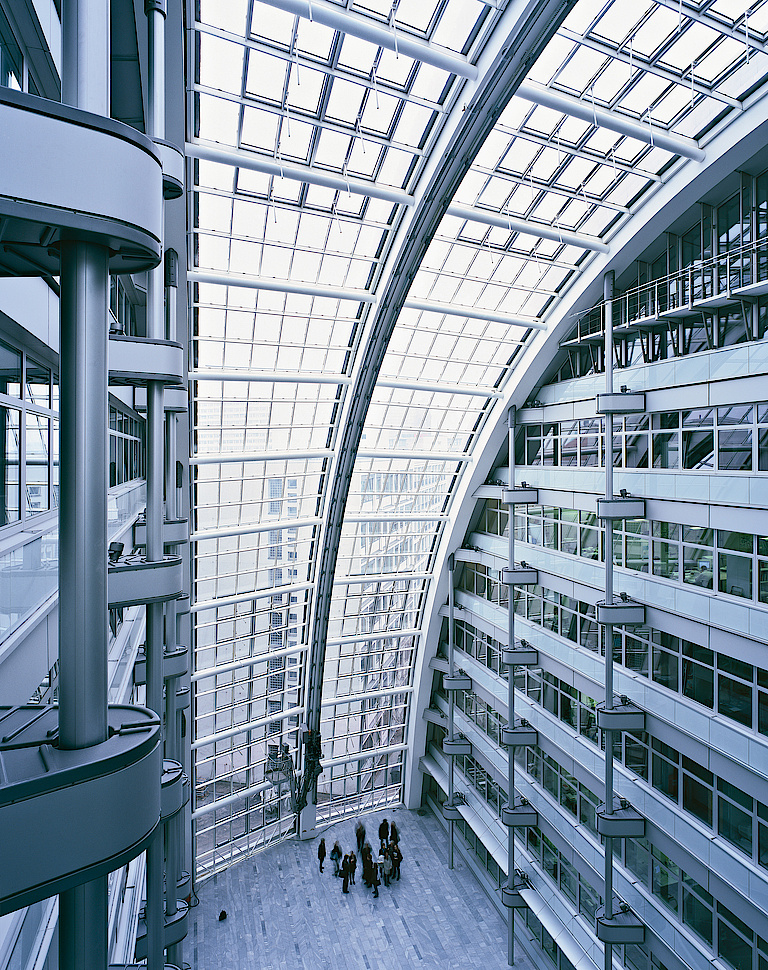

Desde la planta baja, la gente se dispersa o bien en el sótano o bien en las plantas de oficinas. Aunque estructuralmente independientes de los tramos inferiores del edificio, estos están dispuestos alrededor de dos atrios de altura completa, que a su vez permiten vistas hacia el sótano: la vista hacia la bolsa de valores desde el más grande de los dos atrios es particularmente impresionante.

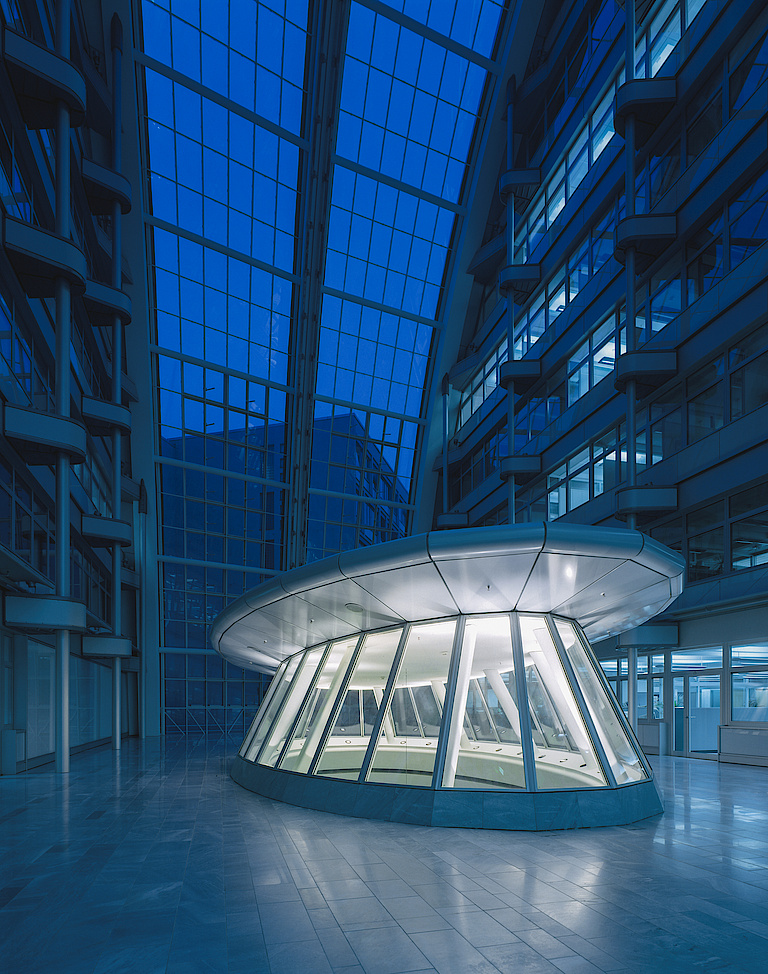

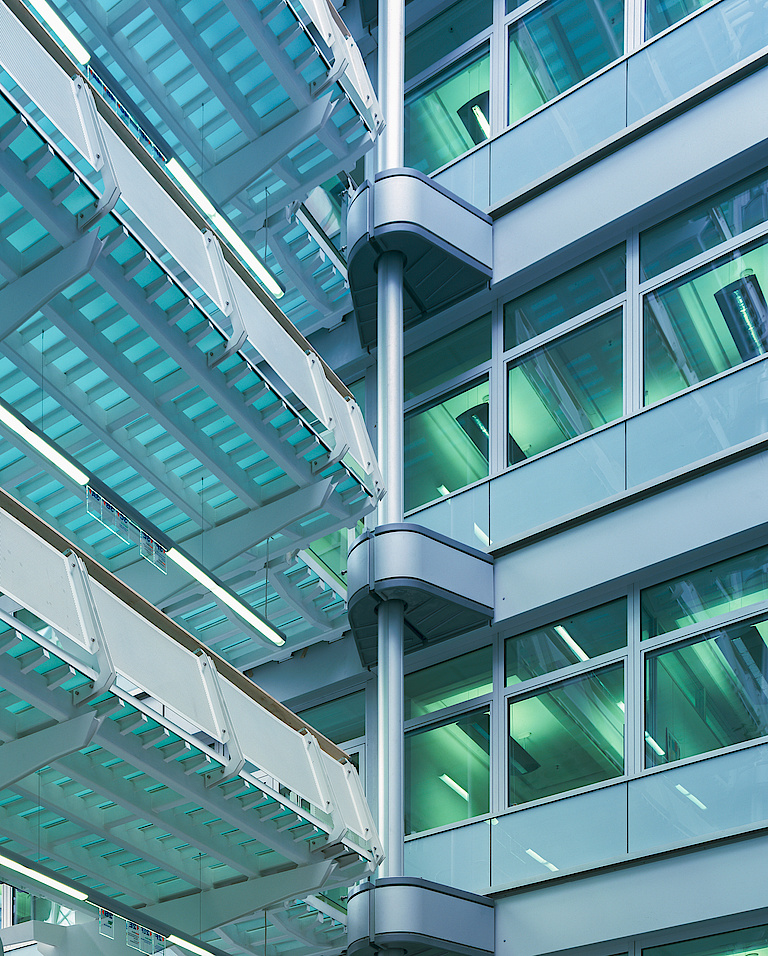

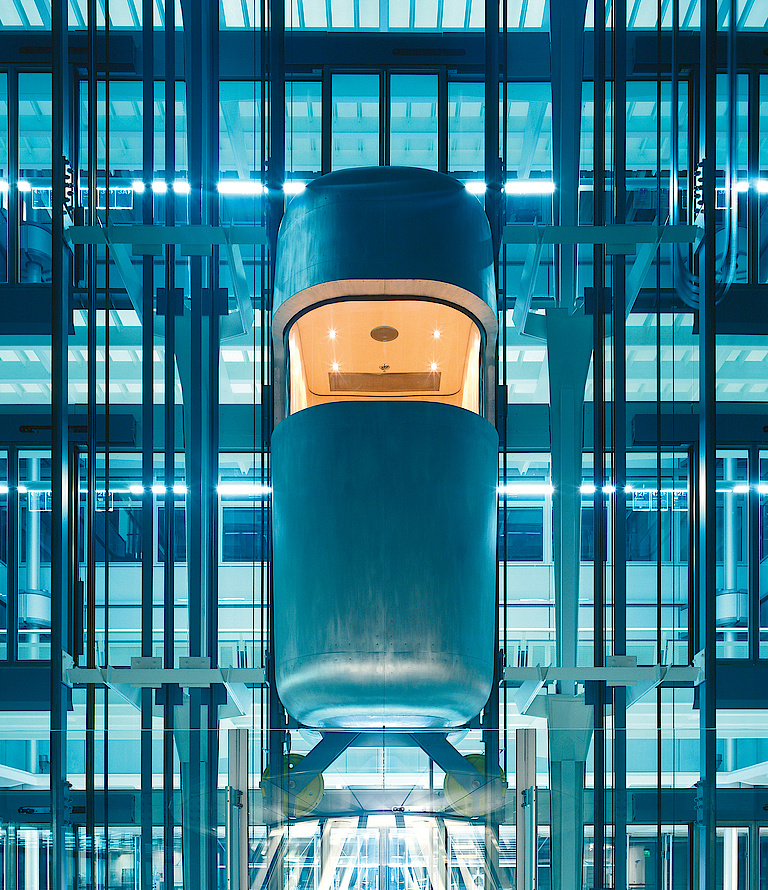

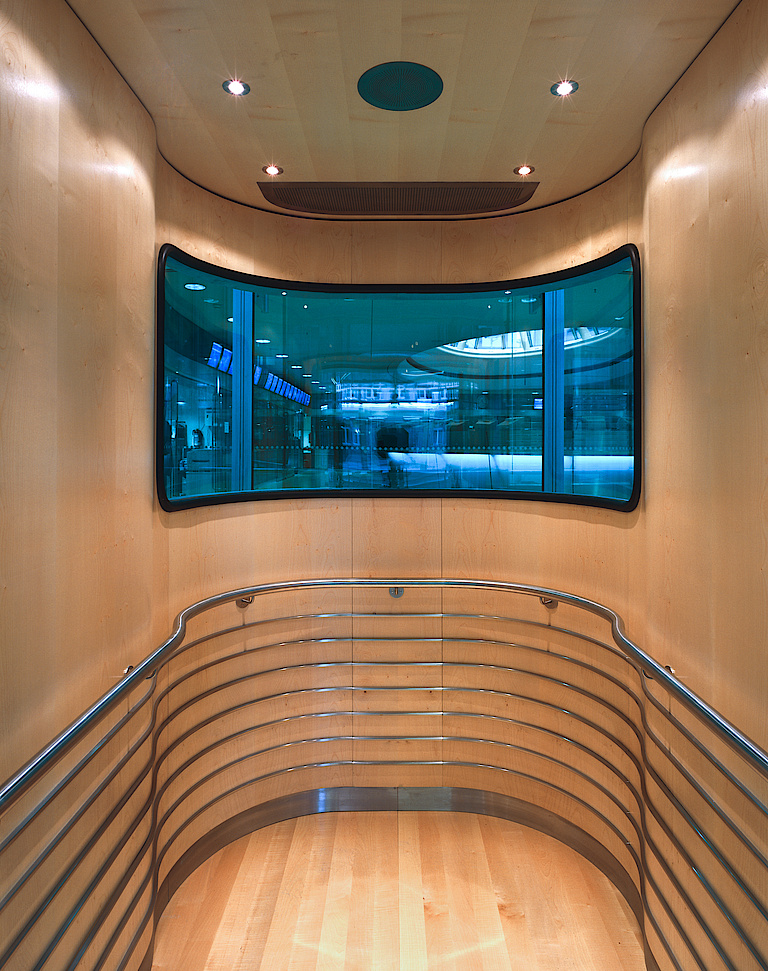

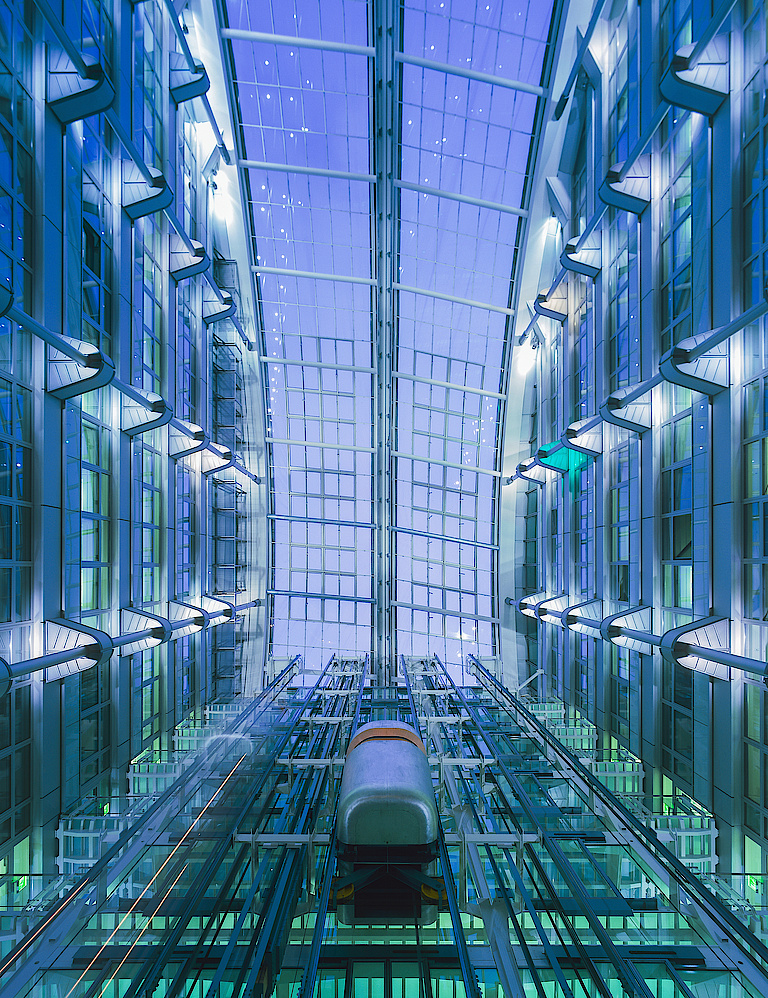

Los atrios atraen la luz natural hacia el corazón de la Casa de Ludwig Erhard y, como complemento a este movimiento descendente de la luz, también albergan los ascensores revestidos de aluminio, estéticamente dinámicos, que se elevan hacia las oficinas, ofreciendo vistas sobre Berlín a medida que escalan la altura total del edificio. Esto crea paralelismos visuales que son inmediatamente accesibles a los visitantes, ayudando a su movimiento a través de los muchos niveles de este crisol multifuncional.
La envoltura del edificio actúa como una piel entre el interior y el exterior, manteniendo efectivamente diferentes condiciones entre ambos. Las propiedades de los distintos componentes de la fachada se han calculado cuidadosamente para que la proporción de vidrio sea suficiente para permitir la máxima cantidad de luz diurna en las zonas interiores sin pagar una penalización significativa en términos de energía (recurso a la luz artificial).
En la fachada oeste, que se extrae de la caja torácica curva y presenta una elevación regular paralela a la calle principal, esta proporción es de aproximadamente el 50%. La ventanilla es de doble cristal y tiene un revestimiento de baja emisividad. Está protegida por una serie de persianas de vidrio tintado con protección solar que pueden girar para hacer frente al sol de ángulo bajo.

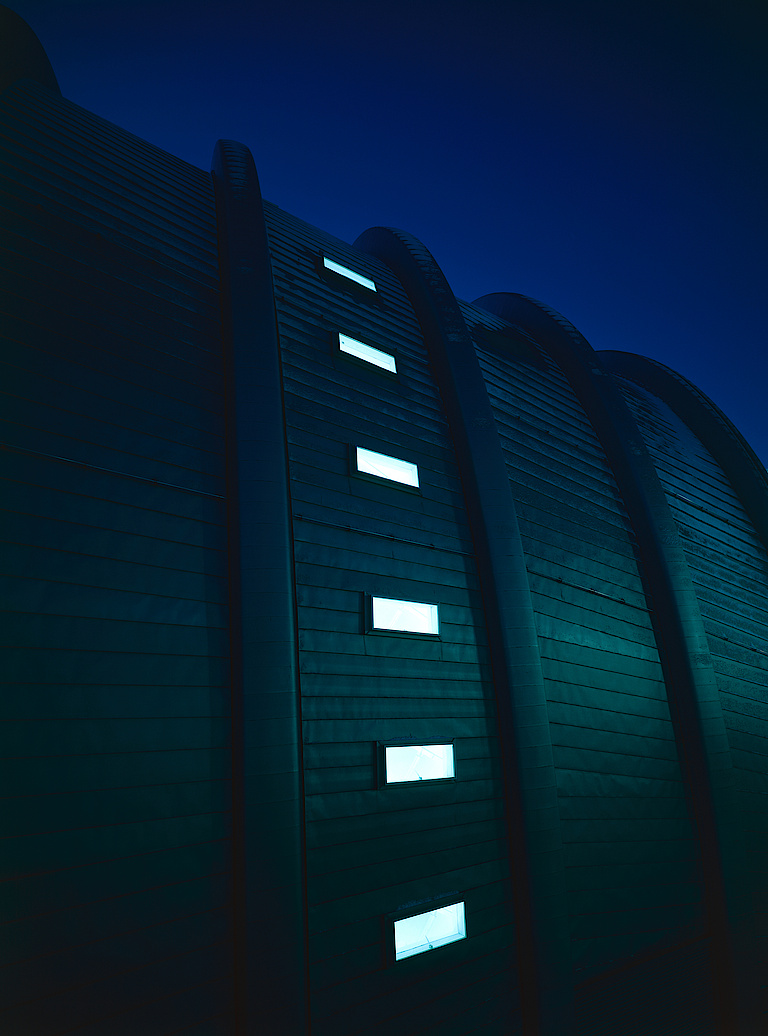

En la fachada norte, el techo se extiende hasta el nivel dos, apoyado por los 15 pies de acero inoxidable de los arcos estructurales. Esto significa que las oficinas ubicadas en el lado norte están revestidas con la misma piel de acero inoxidable con acabado mate que el techo. Por lo tanto, dependen predominantemente de los atrios, (cuyas dimensiones fueron determinadas por sofisticadas técnicas de modelado solar), como fuente de luz natural.
Naturalmente ventilados, y por lo tanto asegurando que se aproveche al máximo la baja temperatura ambiente para la refrigeración libre, los atrios actúan como amortiguadores térmicos pasivos entre el espacio de oficinas y el exterior. Esto reduce la energía necesaria para la calefacción de las oficinas, minimizando la carga de las plantas y mejorando el confort de los usuarios.
